Tải trọng mái sử dụng khung kèo thép nhẹ: Tính sao cho đúng?

Rate this post

Kính chào quý độc giả và các đồng nghiệp trong ngành xây dựng,

Là một kỹ sư kết cấu với nhiều năm kinh nghiệm trong lĩnh vực thiết kế và thi công, tôi đã chứng kiến sự phát triển vượt bậc của khung kèo thép nhẹ trong các công trình nhà ở và dân dụng tại Việt Nam. Không thể phủ nhận, loại vật liệu này mang lại nhiều ưu điểm vượt trội như trọng lượng nhẹ, thi công nhanh chóng, khả năng chịu lực tốt và tính thẩm mỹ cao. Tuy nhiên, bên cạnh những lợi ích đó, việc tính toán tải trọng mái sử dụng khung kèo thép nhẹ lại là một khâu cực kỳ quan trọng và tiềm ẩn nhiều sai lầm nếu không được thực hiện cẩn trọng, đúng quy trình.

Trong bài viết chuyên sâu này, tôi muốn chia sẻ những góc nhìn của một kỹ sư về quy trình tính toán tải trọng mái, đặc biệt là khi áp dụng cho khung kèo thép nhẹ, và chỉ ra những sai lầm thường gặp mà đôi khi ngay cả những người có kinh nghiệm cũng mắc phải. Mục tiêu là giúp các bạn có cái nhìn toàn diện và tránh được những rủi ro không đáng có, đảm bảo an toàn và bền vững cho công trình.

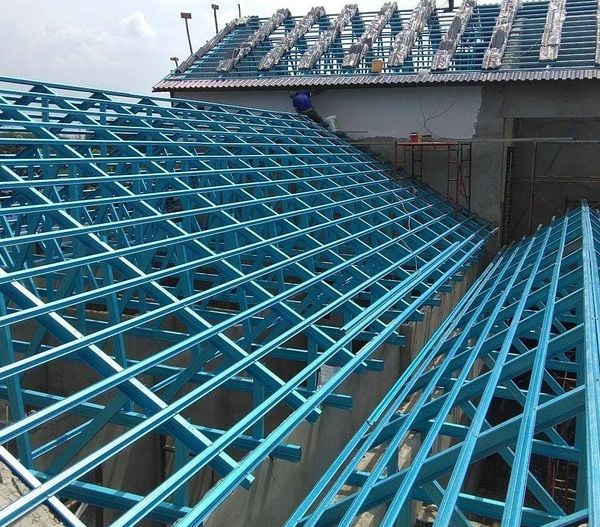

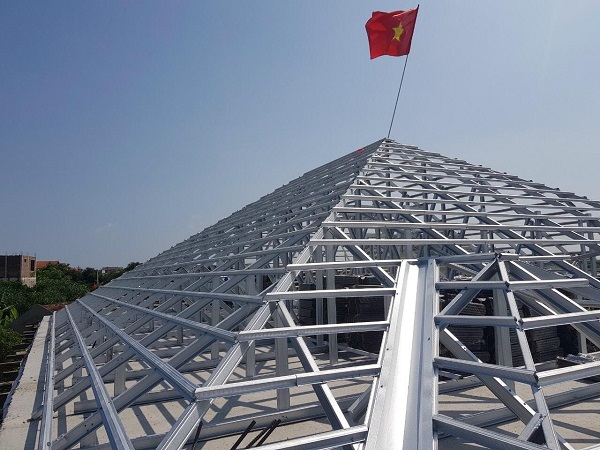

Tính toán tải trọng mái sử dụng khung kèo thép nhẹ

Tầm quan trọng của việc tính toán tải trọng mái chính xác

Trước khi đi sâu vào các sai lầm, chúng ta hãy cùng nhau khẳng định lại tầm quan trọng của việc tính toán tải trọng mái. Mái nhà không chỉ là lớp vỏ bảo vệ công trình khỏi các yếu tố thời tiết mà còn là một cấu kiện chịu lực phức tạp. Toàn bộ trọng lượng của vật liệu lợp, hệ thống cách nhiệt, trần, các thiết bị lắp đặt trên mái (như năng lượng mặt trời, bồn nước…) cùng với các tải trọng phát sinh do gió, mưa, động đất (nếu có) đều dồn xuống hệ khung kèo và sau đó truyền xuống các cấu kiện chịu lực chính của ngôi nhà như cột, dầm, và móng.

Một sự tính toán sai lệch về tải trọng có thể dẫn đến những hậu quả nghiêm trọng:

Sụt lún, biến dạng cục bộ: Nếu tải trọng thực tế lớn hơn tải trọng thiết kế, các cấu kiện khung kèo có thể bị biến dạng, gây ra tình trạng mái ngói bị xô, trượt do khung kèo yếu.
Hư hỏng cấu trúc: Trong trường hợp nghiêm trọng hơn, toàn bộ hệ kết cấu mái có thể bị sập đổ, gây thiệt hại lớn về tài sản và thậm chí là tính mạng con người.
Tăng chi phí không cần thiết: Nếu tính toán quá dư tải trọng, dẫn đến việc sử dụng vật liệu và kích thước khung kèo lớn hơn mức cần thiết, gây lãng phí chi phí đầu tư.
Giảm tuổi thọ công trình: Dù không gây sập đổ ngay lập tức, việc chịu tải trọng vượt quá khả năng thiết kế lâu dài sẽ làm giảm tuổi thọ của hệ kết cấu và toàn bộ công trình.

Các loại tải trọng tác dụng lên mái nhà

Để tính toán chính xác, chúng ta cần nắm vững các loại tải trọng chính tác dụng lên mái nhà:

Hoạt tải (Live Load – L)

Hoạt tải là tải trọng di động hoặc tạm thời tác dụng lên kết cấu. Đối với mái nhà, hoạt tải thường bao gồm:

Tải trọng do người và thiết bị thi công/bảo trì: Tải trọng này phát sinh trong quá trình lắp đặt, sửa chữa, vệ sinh mái. Tiêu chuẩn Việt Nam (TCVN) và các tiêu chuẩn quốc tế đều có quy định cụ thể về giá trị tối thiểu của hoạt tải này.
Tải trọng do tuyết (Snow Load – S) (nếu có): Ở những vùng có tuyết rơi, trọng lượng của lớp tuyết tích tụ trên mái là một yếu tố quan trọng cần được xem xét. May mắn thay, ở Việt Nam, chúng ta không phải lo lắng về loại tải trọng này.
Tải trọng do nước mưa đọng (Rain Load – R) (nếu có): Trong trường hợp hệ thống thoát nước kém hoặc bị tắc nghẽn, nước mưa có thể tích tụ trên mái phẳng hoặc mái có độ dốc thấp, gây ra tải trọng đáng kể.

Tĩnh tải (Dead Load – D)

Tĩnh tải là tải trọng cố định, không thay đổi theo thời gian, bao gồm trọng lượng của tất cả các vật liệu cấu thành mái và các bộ phận gắn kèm. Đối với mái sử dụng khung kèo thép nhẹ, tĩnh tải bao gồm:

Trọng lượng bản thân khung kèo thép nhẹ: Mặc dù được gọi là “thép nhẹ”, nhưng hệ khung kèo vẫn có trọng lượng đáng kể, cần được tính toán chính xác dựa trên kích thước, hình dạng và vật liệu của từng cấu kiện.
Trọng lượng vật liệu lợp mái: Đây là thành phần tĩnh tải quan trọng nhất. Tùy thuộc vào loại vật liệu lợp (ngói, tôn, tấm lợp Polycarbonate, v.v.) mà trọng lượng riêng sẽ khác nhau. Ví dụ, ngói đất nung sẽ nặng hơn nhiều so với tôn.
Trọng lượng của vật liệu cách nhiệt, chống thấm: Các lớp vật liệu này cũng đóng góp vào tĩnh tải tổng cộng.
Trọng lượng của hệ thống trần (nếu có): Trần thạch cao, trần nhựa, trần gỗ… đều có trọng lượng riêng.
Trọng lượng các thiết bị lắp đặt trên mái: Bồn nước nóng năng lượng mặt trời, bồn chứa nước, hệ thống điều hòa không khí, tấm pin năng lượng mặt trời, ăng-ten, v.v. cần được tính toán cụ thể trọng lượng của từng thiết bị.

Tải trọng gió (Wind Load – W)

Tải trọng gió là một trong những yếu tố quan trọng và phức tạp nhất khi tính toán tải trọng mái, đặc biệt là ở những vùng ven biển hoặc khu vực có gió mạnh. Tải trọng gió không chỉ gây ra áp lực đẩy (dương) mà còn có thể tạo ra lực hút (âm) đáng kể, đặc biệt là ở các mép mái và góc mái.

Việc tính toán tải trọng gió yêu cầu sự hiểu biết về:

Tốc độ gió cơ bản của khu vực: Được xác định dựa trên bản đồ vùng gió trong các tiêu chuẩn thiết kế.
Địa hình xung quanh công trình: Khu vực trống trải, đô thị, hoặc có nhiều chướng ngại vật sẽ ảnh hưởng đến áp lực gió.
Hình dạng và kích thước mái: Độ dốc mái, chiều cao công trình, hình dạng mái (mái dốc, mái phẳng, mái cong) đều tác động đến hệ số khí động học.
Hệ số áp lực trong và ngoài: Áp lực gió tác dụng lên bề mặt ngoài và trong công trình.

Những sai lầm thường gặp khi tính toán tải trọng mái sử dụng khung kèo thép nhẹ

Sau khi đã điểm qua các loại tải trọng, giờ là lúc chúng ta đi vào trọng tâm của vấn đề: những sai lầm phổ biến mà các kỹ sư, nhà thầu, hoặc thậm chí là chủ nhà thường mắc phải.

Sai lầm 1: Đánh giá thấp trọng lượng thực tế của vật liệu lợp và phụ kiện

Đây là một trong những sai lầm kinh điển nhất. Nhiều người thường chỉ tính sơ bộ trọng lượng của vật liệu lợp chính (ví dụ: ngói) mà bỏ qua hoặc đánh giá thấp trọng lượng của các phụ kiện đi kèm và các lớp vật liệu khác.

Ví dụ: Khi lợp ngói, ngoài trọng lượng bản thân viên ngói, chúng ta còn phải kể đến trọng lượng của lớp vữa (nếu có), các viên ngói rìa, ngói nóc, ngói cuối nóc, ngói cuối mái, các phụ kiện như vít bắn, đinh, ke chống trượt, v.v. Mặc dù trọng lượng của từng phụ kiện nhỏ, nhưng tổng thể trên toàn bộ diện tích mái, chúng có thể cộng lại thành một giá trị đáng kể.
Giải pháp: Luôn tham khảo tài liệu kỹ thuật của nhà sản xuất vật liệu lợp để có số liệu chính xác về trọng lượng riêng. Tính toán chi tiết trọng lượng của tất cả các lớp vật liệu và phụ kiện theo đơn vị diện tích hoặc theo số lượng.

Sai lầm 2: Bỏ qua hoặc tính toán sai tải trọng của các thiết bị lắp đặt trên mái

Với xu hướng sử dụng các thiết bị tiện ích trên mái nhà (như hệ thống năng lượng mặt trời, bồn nước nóng, bồn chứa nước sinh hoạt), việc bỏ qua hoặc chỉ ước lượng sơ sài trọng lượng của chúng là cực kỳ nguy hiểm.

Ví dụ: Một bồn nước nóng năng lượng mặt trời dung tích 200 lít có thể nặng tới vài trăm kilogram khi đầy nước. Một hệ thống pin năng lượng mặt trời trên diện tích lớn cũng có thể tạo ra tải trọng phân bố đều đáng kể.
Giải pháp: Yêu cầu thông số kỹ thuật chi tiết của tất cả các thiết bị dự kiến lắp đặt trên mái. Tính toán chính xác trọng lượng của chúng và xác định vị trí đặt để phân tích ảnh hưởng cục bộ lên hệ khung kèo. Nếu có thể, hãy tính toán tải trọng của chúng ở cả hai trạng thái: rỗng và đầy (đối với bồn nước).

Sai lầm 3: Ước lượng tải trọng gió không chính xác hoặc bỏ qua lực hút gió

Tải trọng gió là một “ẩn số” khó lường nếu không được tính toán một cách khoa học. Nhiều người chỉ quan tâm đến áp lực đẩy của gió mà quên mất rằng gió có thể tạo ra lực hút rất lớn, có khả năng nhấc bổng mái nhà.

Ví dụ: Ở các góc và mép mái, hệ số áp lực gió âm (hút) có thể lớn hơn nhiều so với hệ số áp lực gió dương (đẩy) ở giữa mái. Nếu không tính toán lực hút này, các liên kết giữa khung kèo và tường, hoặc giữa các cấu kiện khung kèo với nhau có thể không đủ khả năng chịu lực, dẫn đến tình trạng bay mái khi có bão lớn.
Giải pháp: Luôn tuân thủ các tiêu chuẩn thiết kế về tải trọng gió hiện hành (ví dụ: TCVN 2737:1995 hoặc các tiêu chuẩn quốc tế tương đương). Sử dụng phần mềm chuyên dụng hoặc các bảng tra hệ số khí động học để xác định chính xác áp lực đẩy và hút của gió trên từng khu vực của mái. Đặc biệt chú ý đến các chi tiết liên kết ở mép và góc mái.

Sai lầm 4: Chỉ tính toán tải trọng ở trạng thái giới hạn sử dụng mà bỏ qua trạng thái giới hạn bền

Trong thiết kế kết cấu, chúng ta thường xem xét hai trạng thái giới hạn:

Trạng thái giới hạn sử dụng (Serviceability Limit State): Đảm bảo công trình hoạt động bình thường, không bị biến dạng quá mức, không có nứt, rung động gây khó chịu.
Trạng thái giới hạn bền (Ultimate Limit State): Đảm bảo công trình không bị sập đổ dưới tác dụng của tải trọng thiết kế lớn nhất.

Nhiều người chỉ tính toán tải trọng ở trạng thái sử dụng (ví dụ: chỉ tính tổng trọng lượng tĩnh tải và hoạt tải thông thường) mà bỏ qua các tổ hợp tải trọng có hệ số an toàn cao hơn cho trạng thái giới hạn bền, đặc biệt là khi kết hợp với tải trọng gió hoặc động đất.

Giải pháp: Luôn tuân thủ các quy định về tổ hợp tải trọng trong tiêu chuẩn thiết kế. Áp dụng các hệ số vượt tải (load factors) theo quy định cho từng loại tải trọng (tĩnh tải, hoạt tải, gió, động đất) khi tính toán cho trạng thái giới hạn bền. Điều này đảm bảo hệ khung kèo có đủ khả năng chịu đựng các trường hợp tải trọng bất lợi nhất có thể xảy ra trong suốt vòng đời của công trình.

Sai lầm 5: Bỏ qua ảnh hưởng của độ dốc mái và hình dạng mái đến phân bố tải trọng

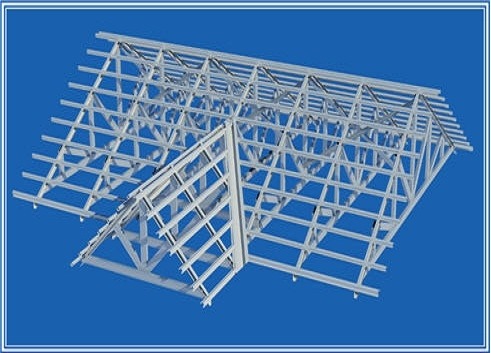

Độ dốc mái và hình dạng mái (mái dốc, mái phẳng, mái hông, mái tháp…) ảnh hưởng rất lớn đến cách tải trọng tác dụng và phân bố trên hệ khung kèo.

Ví dụ:
- Mái dốc: Tải trọng tĩnh (trọng lượng vật liệu lợp) sẽ được truyền theo phương thẳng đứng, nhưng thành phần vuông góc với mặt mái và thành phần song song với mặt mái (gây trượt) cần được xem xét. Tải trọng gió cũng sẽ có hệ số khác nhau tùy thuộc vào độ dốc.
- Mái có nhiều mặt phẳng: Việc chuyển giao tải trọng giữa các mặt phẳng mái, đặc biệt là tại các điểm giao cắt như thung lũng mái (valley) hay sườn mái (hip), cần được tính toán cẩn thận.
Giải pháp: Sử dụng các công thức tính toán phù hợp với hình dạng và độ dốc mái. Trong các phần mềm thiết kế kết cấu, hãy mô hình hóa hình dạng mái một cách chính xác để phần mềm tự động tính toán sự phân bố tải trọng.

Sai lầm 6: Chỉ tập trung vào thanh chính mà bỏ qua các chi tiết liên kết và thanh giằng phụ

Khung kèo thép nhẹ thường được cấu tạo từ nhiều thanh nhỏ và các chi tiết liên kết phức tạp. Một sai lầm phổ biến là chỉ quan tâm đến khả năng chịu lực của các thanh chính (thanh cánh, thanh bụng) mà bỏ qua khả năng làm việc của các chi tiết liên kết hoặc các thanh giằng phụ.

Ví dụ: Các mối hàn, bulong, vít tự khoan tại các nút liên kết là những điểm xung yếu nếu không được thiết kế và thi công đúng cách. Các thanh giằng chéo gió, giằng đỉnh, giằng bụng có vai trò quan trọng trong việc đảm bảo ổn định tổng thể của hệ khung kèo dưới tác dụng của tải trọng ngang (gió, động đất). Nếu các chi tiết này yếu, toàn bộ hệ kết cấu có thể bị mất ổn định cục bộ hoặc tổng thể.
Giải pháp: Thiết kế chi tiết từng mối nối, đảm bảo cường độ của chúng lớn hơn hoặc bằng cường độ của các thanh được nối. Tính toán và bố trí đầy đủ hệ thống giằng theo cả hai phương để chống lại sự mất ổn định và truyền tải trọng ngang hiệu quả.

Sai lầm 7: Không xem xét đến sự giãn nở nhiệt của thép

Thép là vật liệu có hệ số giãn nở nhiệt tương đối lớn. Mặc dù khung kèo thép nhẹ thường được sử dụng trong các công trình có kích thước không quá lớn, nhưng sự giãn nở nhiệt vẫn có thể gây ra ứng suất phụ nếu không được tính toán hoặc xử lý bằng các khe co giãn thích hợp.

Giải pháp: Đối với các nhịp lớn hoặc mái có diện tích lớn, cần xem xét đến việc bố trí các khớp nối hoặc khe co giãn để hấp thụ sự giãn nở và co ngót của thép dưới tác động của nhiệt độ.

Sai lầm 8: Sử dụng phần mềm thiết kế mà không hiểu rõ nguyên lý hoạt động và giả thiết đầu vào

Phần mềm thiết kế kết cấu là công cụ mạnh mẽ, nhưng chỉ khi người sử dụng hiểu rõ nguyên lý hoạt động của nó và các giả thiết đầu vào. Việc nhập sai tải trọng, sai kích thước, sai vật liệu, hoặc sai mô hình liên kết có thể dẫn đến kết quả tính toán hoàn toàn sai lệch.

Giải pháp: Luôn kiểm tra lại các giá trị đầu vào (tải trọng, kích thước, vật liệu, điều kiện biên) và các kết quả đầu ra của phần mềm bằng cách so sánh với các giá trị ước tính hoặc các công thức đơn giản. Không bao giờ tin tưởng hoàn toàn vào kết quả của phần mềm mà không có sự kiểm tra độc lập.

Khung kèo thép nhẹ và tính ưu việt trong khả năng chịu tải

Mặc dù tôi đã liệt kê rất nhiều sai lầm, điều đó không có nghĩa là khung kèo thép nhẹ là một lựa chọn kém an toàn. Ngược lại, khi được thiết kế và thi công đúng chuẩn, khung kèo thép nhẹ có những ưu điểm vượt trội trong khả năng chịu tải:

Tỷ lệ cường độ trên trọng lượng cao: Thép có cường độ chịu kéo và chịu nén rất lớn so với trọng lượng của nó. Điều này cho phép sử dụng các cấu kiện có tiết diện nhỏ nhưng vẫn đảm bảo khả năng chịu lực.
Đồng nhất về vật liệu: Thép là vật liệu đồng nhất, không có các khuyết tật tự nhiên như gỗ, giúp dự đoán chính xác hơn khả năng làm việc của kết cấu.
Khả năng tạo hình linh hoạt: Thép có thể được gia công thành nhiều hình dạng và tiết diện khác nhau, tối ưu hóa cho từng vị trí chịu lực.
Tính dẻo dai: Thép có khả năng biến dạng dẻo trước khi phá hủy, giúp công trình có thời gian phản ứng và cảnh báo trước khi xảy ra sự cố nghiêm trọng.
Khả năng chống cháy tốt hơn gỗ: Mặc dù thép sẽ mất cường độ ở nhiệt độ cao, nhưng nó không bắt cháy như gỗ, giúp kéo dài thời gian thoát hiểm.

Kết luận và lời khuyên từ kỹ sư

Tính toán tải trọng mái sử dụng khung kèo thép nhẹ là một công việc đòi hỏi sự tỉ mỉ, kiến thức chuyên môn sâu rộng và kinh nghiệm thực tế. Những sai lầm dù nhỏ nhất cũng có thể dẫn đến những hậu quả khôn lường.

Để đảm bảo an toàn và hiệu quả kinh tế cho công trình của bạn, tôi xin đưa ra một số lời khuyên cốt lõi:

Luôn tuân thủ các tiêu chuẩn thiết kế hiện hành: Đây là kim chỉ nam cho mọi công tác thiết kế kết cấu.
Thu thập đầy đủ thông tin đầu vào: Trọng lượng vật liệu, thông số thiết bị, điều kiện địa hình, tốc độ gió… phải được xác định chính xác.
Không bỏ qua bất kỳ loại tải trọng nào: Kể cả những tải trọng nhỏ nhất hoặc những tải trọng hiếm khi xảy ra nhưng có khả năng gây nguy hiểm.
Chú trọng đến các chi tiết liên kết: Đây là những “mắt xích” quan trọng quyết định sự làm việc đồng bộ của toàn bộ hệ kết cấu.
Tham khảo ý kiến chuyên gia: Nếu bạn không chắc chắn về bất kỳ khía cạnh nào của việc tính toán, đừng ngần ngại tìm đến các kỹ sư kết cấu có kinh nghiệm.

Cuối cùng, tôi hy vọng bài viết này đã cung cấp cho quý vị một cái nhìn sâu sắc và hữu ích về tầm quan trọng của việc tính toán tải trọng mái chính xác khi sử dụng khung kèo thép nhẹ. Sự an toàn của công trình luôn là ưu tiên hàng đầu, và một nền tảng tính toán vững chắc sẽ là yếu tố quyết định cho một mái nhà bền vững với thời gian.
